车载WIFI工业路由器

在公交车等公共交通工具上,通过安装通则特殊定制的Wi-Fi车载终端,为乘客及交通运输系统构建无线 Wi-Fi 上网服务外,为了解决上网成本较高问题,乘客可登录设备免费享受本地存储的视频、音乐、资讯、游戏等内容服务,在商业功能上,设备可实现基于地理位置服务(LBS)精准广告推送,为商户带来营销价值,同时设备支持的视频监控、车辆定位等功能,将为客户带来公共安防+娱乐休闲+移动传媒营销三合一的整合价值服务。同时我们居于设备分散管理以及配置困难的问题,提出云平统一控制的解决方案,所有车载设备都能通过远程平台监控其设备状态、接入人数、流量使用情况等,并能对它进行统一的配置。

    •       QQ截图20180906170039.png

      主要功能:
      4G LTE数据传输
      4G全网通车载取电
      2.4+5.8GWIFI覆盖适应高低温恶劣环境
      适应宽幅电压
      5根高增益天线4LAN口
      工业串口,USB , TF卡(可选)
      金属外壳,防静电设计设备远程监控看门狗设计
      自动修复,远程唤醒
      远程升级统一平台管理
      主要卖点:
      4G全网通频段适应高低温恶劣场景适应宽幅电压
      工业级模块,运营稳定自动保护,远程修复
      支持上网行为审计










    一、需求分析

    传统的广告市场已经形成格局,移动多媒体业务开始兴起。而在城市生活中,出现的人群数量大——城市人群通过公共交通出行的占比达到80%;出行时间长——调查显示,北京人均出行时间为52分钟,上海47分钟,广州45分钟,而上网是乘客的主要行为,在当前移动上网资费相对不便宜的情况下,移动上网人群往往渴望所处的地方能够提供免费Wi-Fi,因此移动互联网蕴育了一个巨大的交通蓝海市场。

    而当前公共交通移动互联网的营运也面临挑战:

    1、 无法架设网线;

    2、 没有传统的电源接入;

    3、 设备分散并且处于移动状态,管理困难;

    4、 移动上网费用暂时不会有大幅度降低,成本较高;

    5、 网速较慢,导致用户体验差。

    解决这些问题正是我们的产品需求,居于这些需求,我们提供了车载云AP解决方案。



    二、方案概况

    在公交车等公共交通工具上,通过安装特殊定制的Wi-Fi车载终端,为乘客及交通运输系统构建无线 Wi-Fi 上网服务外,为了解决上网成本较高问题,乘客可登录设备免费享受本地存储的视频、音乐、资讯、游戏等内容服务,在商业功能上,设备可实现基于地理位置服务(LBS)精准广告推送,为商户带来营销价值,同时设备支持的视频监控、车辆定位等功能,将为客户带来公共安防+娱乐休闲+移动传媒营销三合一的整合价值服务。同时我们居于设备分散管理以及配置困难的问题,提出云平统一控制的解决方案,所有车载设备都能通过远程平台监控其设备状态、接入人数、流量使用情况等,并能对它进行统一的配置。

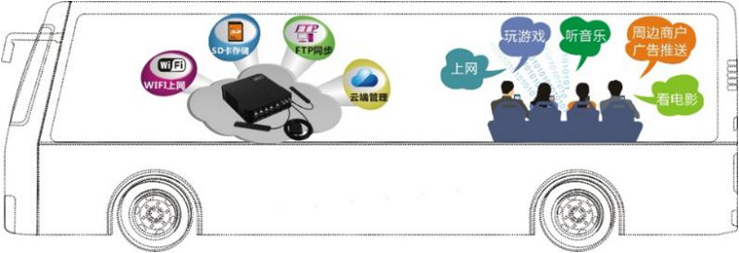

    系统组成:




    三、广告营销

    营销管理主要分为以下模块:

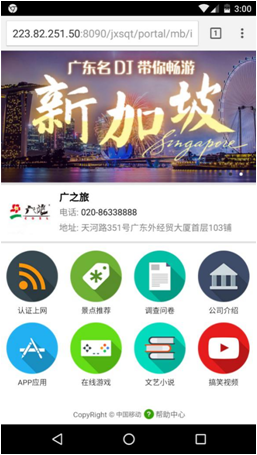

    1.   个性Portal:

    商家可以按车载云AP的SSID选择不同的Portal模板,可自定义、可随机等策略;

    • 可以实现按云AP的不同SSID、不同组、不同商家,选择不同的Portal模板页面,支持文字、图片、视频

    • 投放策略设置(如不同时间段投放不同Portal)

    • 强行插入广告

    • 可以批量控制Portal的开关,批量设置店铺Portal

    • 支持统计Portal页的访问次数

    • 支持Portal的定制化开发






    2.   微网站营销:

    营销个性广告页,形象页展示,不用注册域名、不用购买空间、不用进行备案;


    3.   微信营销:

    支持微信认证帮助微信公众吸粉。




    4.   短信营销:

    通过短信认证方式获取客户手机号码,进行二次营销;





    四、认证上网

    硬件设备结合云平台,可以配置多种认证方式。

    1.   手机号码认证

    用户接入Wi-Fi之后,打开任意网站会跳转Portal,输入手机号码获取验证码,填入验证码完成上网认证。这种方式可以获取客户手机号码。




    2.   Portal微信认证

    用户接入Wi-Fi之后,打开任意网站会跳转Portal,从Portal上跳转进入微信连Wi-Fi向导页来完成微信认证。这种方式可以引导用户关注微信公众号。




    3.   微信扫描二维码认证

    客户使用微信,在自有网络情况下,使用扫描二维码功能到加油站网点内扫码,微信会自动让手机连接加油站Wi-Fi,并引导用户完成认证。认证向导跟Portal微信认证一样,同样为微信连Wi-Fi产品。



    4.   账户认证

    用户接入Wi-Fi之后,打开任意网站会跳转Portal,Portal页上要求用户输入账号密码即可完成认证。


    5)  传统的Wi-Fi密码接入

    跟传统Wi-Fi一样,凭借W-Fi密码完成接入,免认证上网。这种方式可以搭配上面任意一种同时存在,即内部员工凭密码连上Wi-Fi,免广告,其他客户连接另外需要认证的Wi-Fi。

    所有认证方式都可以定义认证时常,能对用户进行限速,设备支持4个2.4G的SSID,因此可以支持多种认证方式同时存在。

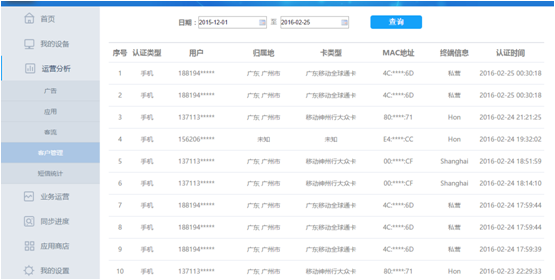

    五、云平台管理

    1.   平台设计

    无线云平台专为电信运营商、中小企业和商家打造的软硬一体化的可管理、可运营、可扩展、可改造的商业级智能无线云接入及运营平台,可以提供符合802.11ac/a/b/g/n 标准的无线云AP,支持集中管理,多种认证,营销管理,行为管理,具有覆盖信号强,接收灵敏度高,覆盖距离远等特点,可广泛应用于连锁企业、酒店宾馆、商业(商场、KTV、会所、餐厅、咖啡厅)、银行、医疗、景区、学校、交通等商业应用无线网络。

    云平台:采用集中式或者分布式网络架构,负责云AP的统一管理、支持多种认证方式、支持营销管理。

    无线云AP:车载无线云AP,负责用户无线接入。

    2.   平台主要功能

    l  设备管理:支持TR069接口、支持软件升级、支持设备配置

    l  营销管理:能定义Portable广告页面,能对用户进行统计分析

    l  系统管理:支持查看系统操作日志,支持设备序列号的管理(分配给下级商家)

    l  商家管理:支持超级管理员、商家,不同角色分配不同的功能权限

    l  Wi-Fi用户管理:支持手动增删Wi-Fi用户、查看Wi-Fi用户列表、导出




    安装说明:此设备需配合防震物料(如防震胶,泡泡胶等)在车内进行固定,并且在使用一段时间后注意合理散热的问题。

技术规格 / Technical specifications



主芯片550GHZ
频 段GSM : 850/900/1800/1900
TD-SCDMA:Band 34/39
WCDMA : Band 1/2/5/8
TD-LTEBand 40/38/ 39/41
FDDBand 1/3/5/8
无线速率
300Mbps
状态显示依次为POWER,WLAN,WAN,LAN,PCIE模块指示灯
软件
M2M统一网管
电源汽车电源12V系统或定制24V系统
接口/按键
4个LAN/RESET/DC/TF/USB/SIM插槽/天线接口
天线性能置5天线,高增益全向
内存/FLASH
DDR2 64MB (最高支持DDR2 256MB)/16MB  (最高支持32MB)
配置升级支持本地、平台固件升级,配置升级
软件升级

支持本地补丁升级

工作温度0~40℃
储存温度

-40~70℃

湿度≤95%(非凝结)
安全特性

支持端口过滤、IP过滤、MAC过滤、URL过滤、MAC地址绑定

网速控制支持上下行限速,端口限速
WIFI频段/速率2.4GHz : 300Mbps、5.8GHz:450Mbps
WIFI连接用户数50
功耗
小于12W
